Медная трубка ценится за пластичность и долговечность, однако при неправильной гибке легко появляются заломы, овальность, микротрещины или деформация стенки. Хорошая новость — существует простой и надежный способ, который обеспечивает стабильный результат даже в бытовых условиях: изгиб по подходящему радиусу с опорой (пружиной или трубогибом) и без спешки. Ниже приведена пошаговая схема и важные нюансы, которые часто остаются без внимания.

Почему трубка мнется при гибке

При изгибе наружная сторона дуги растягивается, внутренняя — сжимается. Если трубка тонкостенная, а радиус изгиба слишком мал, металл не успевает распределить деформацию: внутренняя часть начинает складываться гармошкой, появляется залом, сечение становится овальным. Кроме того, если трубка жесткая (нагартованная) или уже подвергалась деформации, риск трещин выше.

Чтобы этого не случилось, нужно обеспечить две вещи: правильный радиус и поддержку стенок во время изгиба.

Что подготовить перед работой

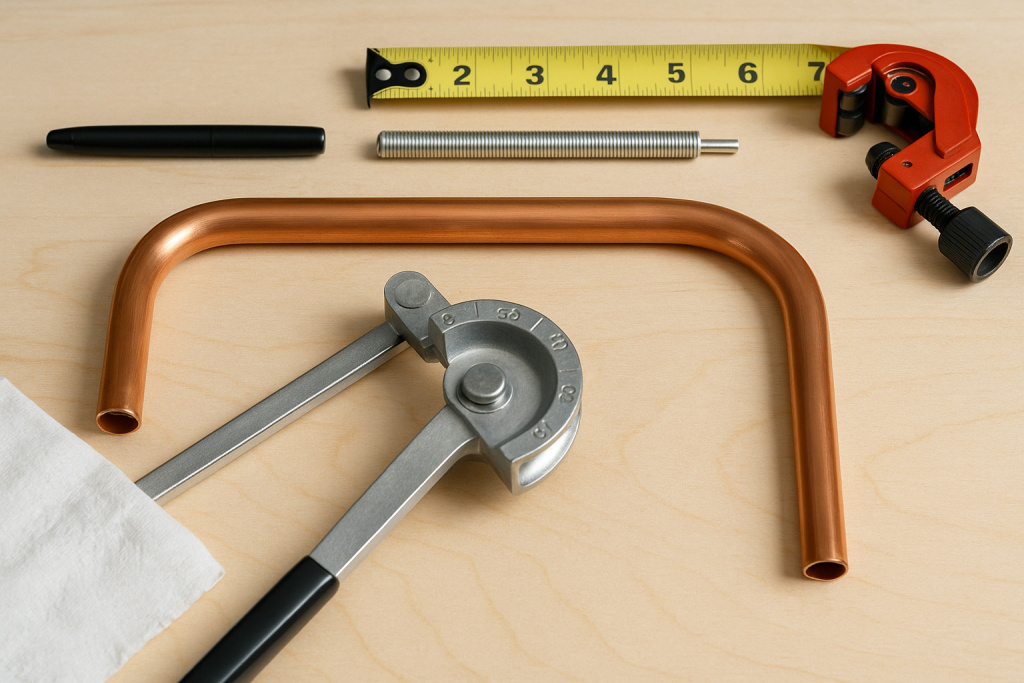

Для работы не нужна полноценная мастерская — в большинстве случаев достаточно базового комплекта инструментов:

• Трубогиб подходящего диаметра (наиболее удобный вариант) или гибочная пружина — наружная либо внутренняя.
• Рулетка и маркер — для точной разметки.
• Труборез или ножовка по металлу, если требуется подрезка.
• Напильник или зенкер — для удаления заусенцев.
• Мягкая ветошь, чтобы защитить поверхность от царапин.
• При необходимости — строительный фен или горелка для отжига.

Главное — помнить: чем точнее инструмент подобран под диаметр трубки, тем меньше потребуется усилий и тем ровнее получится изгиб.

Главное правило: соблюдайте радиус изгиба

Главная причина повреждений — попытка согнуть трубку под слишком малым радиусом. Чем тоньше стенка, тем больше должен быть изгиб. В бытовых условиях стоит придерживаться простого правила: не делать радиус меньше, чем указано на инструменте. На башмаке трубогиба обычно приведены допустимые значения диаметра и радиуса.

Если используется гибочная пружина и процесс выполняется на глаз, не стремитесь получить резкий угол на коротком участке. Безопаснее сформировать плавную дугу, а нужную геометрию трассы скорректировать длиной прямых отрезков.

Пошаговый способ: как согнуть медную трубку ровно и без залома

Ниже — схема, которая работает стабильно, особенно на мягкой (отожженной) меди.

Шаг 1. Определите тип трубы: мягкая или жесткая

Мягкая медь гнется заметно легче. Жесткая (нагартованная) требует большего радиуса и чаще мнется при грубой гибке. Если трубка пружинит и сопротивляется, будьте аккуратнее и подумайте об отжиге (об этом ниже).

Шаг 2. Сделайте разметку

Отметьте точку начала изгиба, центр дуги/ориентир по углу, направление, чтобы не перепутать плоскость изгиба.

Полезный прием: рисуйте длинную контрольную линию вдоль трубки. Тогда после изгиба видно, не повело ли ее винтом.

Шаг 3. Снимите заусенцы

Если трубка отрезана, обязательно уберите заусенцы внутри и снаружи. Острый край может цепляться за пружину или мешать плотной посадке в трубогиб, а при монтаже легко повредит уплотнение.

Шаг 4. Используйте поддержку стенок (пружину или трубогиб)

Есть два надежных способа.

Вариант А — трубогиб (предпочтительно):

1. Установите трубку в паз по разметке.
2. Плотно прижмите фиксатор.
3. Гните плавно, равномерным усилием, без рывков.
4. Дойдите до нужного угла, затем чуть отпустите и проверьте форму изгиба.

Трубогиб образует дугу по башмаку, поэтому овальность и заломы практически исключены при корректном подборе размера.

Вариант Б — гибочная пружина:

1. Наденьте наружную пружину на участок изгиба (или вставьте внутреннюю, если она предусмотрена конструкцией).
2. Гните трубку вручную, постепенно увеличивая угол.
3. После формирования изгиба аккуратно снимите пружину, слегка прокручивая и вытягивая.

Работайте без спешки: пружина поддерживает стенки и помогает сохранить форму, но не предотвратит деформацию при слишком малом радиусе.

Главное — помнить: поддержка стенок необходима всегда, если гибка выполняется без станка и важно сохранить круглое сечение трубки.

Шаг 5. Компенсируйте «пружинение»

Иногда после снятия усилия трубка слегка распрямляется — это естественно. Чтобы компенсировать упругий возврат, делайте изгиб на 2–5° больше, а затем постепенно доводите до нужного угла. Безопаснее подгибать поэтапно, чем попытаться сразу согнуть и получить перегиб или деформацию.

Когда нужен отжиг и как его сделать безопаснее

Если трубка жесткая, старая или уже деформировалась, металл может треснуть на наружной стороне дуги. В таких случаях помогает отжиг: медь становится мягче и гнется легче.

Признаки, что отжиг будет полезен:

• трубка заметно сопротивляется, гнется рывками;
• требуется изгиб ближе к минимальному радиусу инструмента;
• на поверхности появляются белесые линии или микрозаломы.

Порядок действий:

1. Равномерно прогрейте участок изгиба до темно-вишневого оттенка (избегайте перегрева).
2. Дайте трубке остыть естественным образом — для меди это безопасно, но не создавайте резких перепадов температуры.
3. При необходимости очистите поверхность от окалины.

Важно: если рядом есть паяные соединения, пластиковые детали или утеплитель, отжиг выполняйте до сборки — нагрев может повредить соседние элементы.

Типичные ошибки и как их избежать

Ниже приведены типичные ошибки, из-за которых чаще всего получается брак.

• Гибка без опоры на стенки. Возникают овальность и заломы. Решение: используйте трубогиб или пружину.
• Слишком малый радиус. Даже мягкая медь не переносит резких изгибов. Решение: делайте дугу плавнее или скорректируйте трассу.
• Рывки и перекосы. Резкое усилие приводит к смятию внутренней стороны изгиба. Решение: гните медленно, следите за плоскостью.
• Отсутствие разметки. Изгиб часто оказывается не на нужном месте, приходится разгибать и гнуть снова, что ослабляет металл. Решение: нанесите точную разметку и контрольную линию вдоль трубки.

Главный вывод прост: большинство проблем вызывает не материал, а спешка и попытка дожать форму силой.

Контроль качества после гибки

Проверьте результат сразу, пока трубка не установлена:

• Сечение ровное, без выраженной овальности.
• Внутренняя сторона без складок.
• Снаружи нет трещин и надрывов.
• Изгиб расположен в одной плоскости.
• Угол и направление совпадают с разметкой.

Если наблюдается небольшая овальность, ее можно частично скорректировать, слегка увеличив радиус и распределив изгиб на более длинный участок. Однако появление залома обычно означает, что деталь лучше изготовить заново.

При работе с жесткой трубкой заранее выполните отжиг в зоне изгиба — это повысит предсказуемость результата и поможет сэкономить материал, время и силы.
