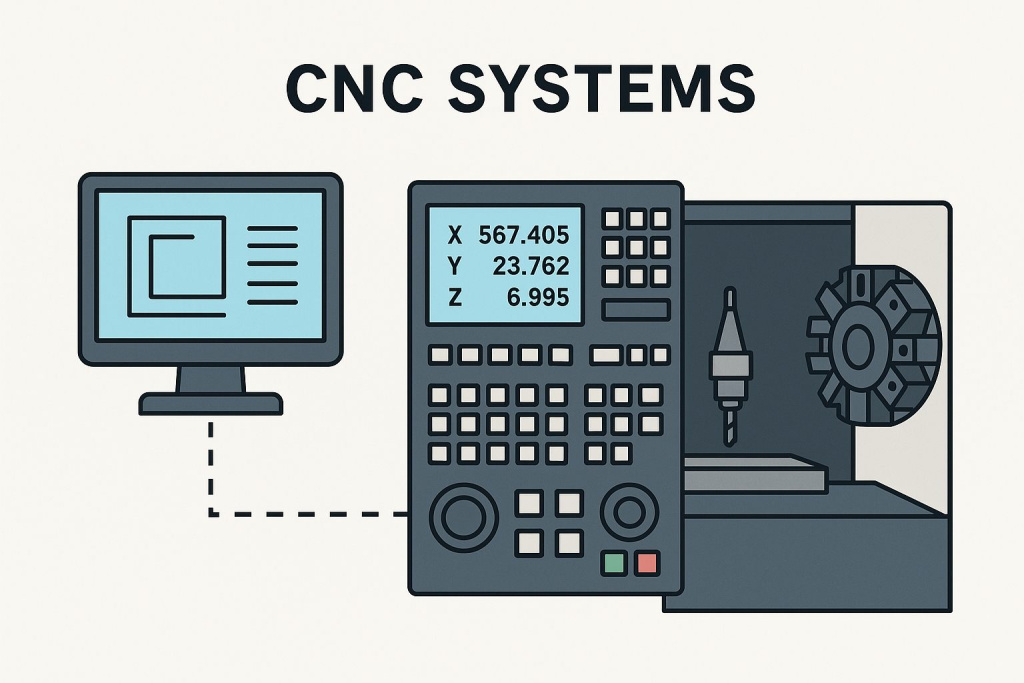

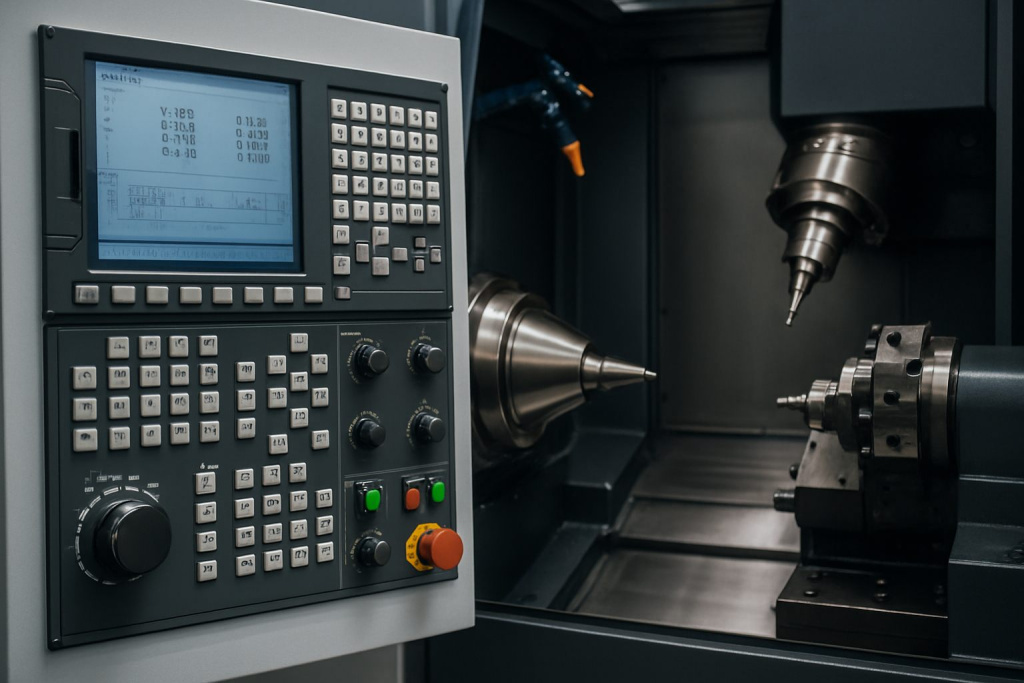

Системы ЧПУ — это комплексные решения, которые автоматизируют управление инструментом и приводами в станках с числовым программным управлением. По сути, они «переводят» цифровые команды, созданные в CAM/CAD или в виде G-кода, в точные перемещения осей, работу шпинделя, смену инструмента и другие действия. За счет этого обеспечиваются высокая точность, стабильная повторяемость результатов и возможность выполнять сложные операции с минимальным участием человека. Это повышает производительность, снижает риск брака и делает процесс обработки более предсказуемым.
Ключевые элементы любой ЧПУ-системы — контроллер, программная среда для подготовки управляющих программ, а также аппаратная часть, которая передает команды приводам и получает обратную связь от датчиков и энкодеров. В комплексе они образуют «нервную систему» станка — контролируют параметры, корректируют отклонения и поддерживают нужную траекторию обработки в реальном времени.
1. Японская система ЧПУ FANUC
Компания FANUC считается одним из наиболее влиятельных игроков на рынке ЧПУ. Классическая сильная сторона FANUC — решения для токарных станков, а также широкая линейка контроллеров для разных задач и бюджетов.
Надежная серия PowerMate 0 ценится за стабильность, простое управление и удобные варианты исполнения терминала, такие как CRT/MDI с четкой визуализацией и более практичный DPL/MDI с выгодным соотношением возможностей и стоимости.
Популярные системы серии 0-D встречаются на разном оборудовании. Логика управления остается привычной, а сами комплексы — заточенными под конкретный тип обработки. Полнофункциональные решения серии 0-C ориентированы на универсальные задачи. Есть и версии для внутреннего/наружного круглого шлифования (0-GCC) и плоского шлифования (0-GSC).
Серия 0i характеризуется как высокопроизводительная и при этом является относительно доступной. Ее ценят за общий пакет программных функций, который рассчитан на высокоточную обработку, а также за набор опций, связанных с повышением качества траектории и точности позиционирования.
Компактные блоки управления CNC16i/18i/21i известны своей плотной интеграцией — они имеют небольшой форм-фактор, встроенный ЖК-дисплей, развитые сетевые возможности и обеспечивают быструю передачу данных.
Стандартные линейки FANUC оправданно называют одними из самых развитых на рынке — в них есть решения от базовых систем до продвинутых вариантов, рассчитанных на сложную механообработку и высокую загрузку оборудования.
2. Немецкая система ЧПУ Siemens
Семейство SINUMERIK развивалось десятилетиями и породило несколько поколений модульного расширяемого управления, которые подходит для широкого спектра станков.
Особой популярностью отличаются серии 802, 810, 840 и ряд других исполнений. Конструктивно Siemens делает акцент на модульность. Это помогает подобрать конфигурацию под конкретный станок без избыточных затрат и при необходимости наращивать функциональность.
В типовых комплектациях используется разное программное обеспечение, которое закрывает потребности, связанные с токарными, фрезерными, шлифовальными операциями и комбинированной обработкой. Такой подход удобен для предприятий, парк оборудования которых неоднороден, но требует единого стандарта по интерфейсу, диагностике и логике управления.
Отдельно выделяют развитие функций безопасности, связанных с человеком и машиной. Эти опции интегрированы именно в программную часть, чтобы управление было не только производительным, но и защищенным по логике выполнения операций.
Для ускорения обучения операторов применяются инструменты типа ShopMill и ShopTurn с графическим программированием. Они нацелены на то, чтобы облегчить старт работы даже при минимальной подготовке и снизить вероятность ошибок при ручном наборе команд.
3. Японская система ЧПУ MAZAK
Компания Yamazaki Mazak известна как производитель широкой линейки оборудования и комплексных решений для механообработки. Помимо этого, бренд развивает собственные ЧПУ-устройства. Система Mazatrol Fusion 640 построена на производительном высокоскоростном 64-битном RISC-процессоре. За счет мощной обработки данных она обеспечивает быструю реакцию и высокое качество управления движением. Эти преимущества очевидны на траекториях со сложной геометрией и при использовании режимов, требующих плавности и точности.
Одной из ключевых особенностей Fusion 640 называют раннее внедрение концепции слияния ЧПУ и ПК. Такая архитектура раскрывает сетевые и интеллектуальные функции системы, включая возможность более гибкой интеграции в цифровую инфраструктуру предприятия.
Значимой характеристикой MAZAK считается фирменный язык программирования обработки Mazatrol. Он позиционируется как язык, который использует элементы интеллектуального подхода и опирается на накопленный опыт компании. Практический смысл этого — упрощение подготовки программ и снижение порога входа. Оператору проще описывать обработку в привычных технологических категориях, а система помогает перевести их в корректную управляющую логику.
MAZAK часто называют одним из лидеров в области интеллектуальных систем ЧПУ, поскольку фирменная экосистема включает не только контроллер, но и инструменты программирования, сервис, сетевые возможности и технологические подсказки.
4. GSK
Компания GSK во многих источниках упоминается как одна из наиболее крупных баз по разработке и выпуску систем ЧПУ для станков. Предприятие опирается на многочисленный научно-инженерный штат и ставит акцент на промышленную масштабируемость. Выпуск и продажи систем в течение многих лет удерживаются на высоком уровне.
В качестве показательного примера продукции можно привести систему GSK27. Ее особенности:
- используется несколько процессоров, что позволяет довести управление до уровня, который подходит для наиболее сложных задач;
- предусмотрен гуманизированный человеко-машинный интерфейс;
- проектирование ориентировано на эргономику;
- применяется открытая программная платформа, упрощающая интеграцию со сторонними программными решениями;
- производительная аппаратная часть поддерживает до 8 каналов и до 64 осей управления.
Такой набор характеристик делает систему привлекательной для производств, которым требуется сочетание высокой многозадачности, расширяемости и удобства эксплуатации.
5. Японская система ЧПУ Mitsubishi
Mitsubishi делает ставку на повышение производительности и выстраивает ЧПУ-решения как часть широкой экосистемы промышленной автоматизации.
Поставка электроэрозионных станков дополняет картину —- компания работает на пересечении управления, приводной техники и станочной специализации. Для дальнейшего наращивания эффективности воплощается концепция интегрированных решений FA — то есть подход, при котором элементы автоматизации и ЧПУ не живут отдельно, а собираются в единый контур. Это дает преимущество при решении задач, подразумевающих достижение точности и стабильности результата.
6. Немецкая система ЧПУ HEIDENHAIN
Компания HEIDENHAIN известна разработкой высококачественных энкодеров, цифровых отсчетных устройств и систем ЧПУ. Система ЧПУ HEIDENHAIN — это решение для контурной обработки, ориентированное на работу «в мастерской», то есть нацеленное на обеспечение максимального удобства для оператора и технолога. Важная особенность — возможность программирования. Оператор может создавать программы прямо на станке, используя понятные формы ввода.
Отдельно стоит упомянуть память. Жесткий диск в составе iTNC530 обеспечивает около 26 Гб клиентской памяти, чего достаточно для хранения всех нужных программ, включая те, которые подготовлены офлайн. Это снижает зависимость производства от внешних носителей и упрощает управление библиотекой программ.
7. Немецкая система ЧПУ Rexroth
Фирма Rexroth базируется в Германии. ЧПУ-система IndraMotion MTX относится к наиболее заметным продуктам Bosch Rexroth в этом сегменте. Версия MTX Advanced способна поддерживать до 250 осей ЧПУ. Такой уровень ориентирован на сложные производственные комплексы, линии, специализированные станки и многоканальные конфигурации.
Архитектура MTX позиционируется как масштабируемая и опирается на шину Ethernet (серия 3), платформу Open Core Engineering, а также на коммуникационные протоколы уровня OPC UA для межмашинного взаимодействия. В связке с собственными решениями, ориентированными на MES-контур, она выстраивает модель «подключенного производства» — люди, продукт и оборудование соединяются в цельную цифровую цепочку.
8. Французская система ЧПУ NUM
NUM — известная французская компания. В структуре рынка этот бренд ассоциируется с корпорацией Schneider Electric, так как NUM выступает ее дочерней организацией. Предприятие развивает линейку ЧПУ для разных типов станков и задач.
Характеристики и преимущества систем ЧПУ NUM представлены ниже.
- NUM1020/1040 — компактное и функциональное 32-разрядное ЧПУ, совместимое с серией NUM1060 и рассчитанное на станки с числом осей примерно от 1 до 6. Система подходит для широкого круга базовых и средних конфигураций.
- NUM1020T — версия для 2—4-осевых решений со встроенным PLC и 32-разрядным CPU VLSI CISC. Чаще применяется в связке с оборудованием, ориентированным на фрезерные операции и универсальные задачи обработки.
- NUM1060 — группа комплексов ЧПУ, рассчитанная на многоосевое управление. Область применения максимально широкая — металлообработка, деревообработка, а также различные линейные и роторные машины, включая специализированные производственные решения.
В целом NUM выделяется ориентацией на универсальность и модульный подход, благодаря чему системы можно адаптировать под разные типы станков.
9. Система ЧПУ FAGOR (Испания)
FAGOR AUTOMATION выпускает системы ЧПУ (CNC) и цифровые отсчетные устройства (DRO). Флагманская серия CNC 8070 относится к премиальному уровню и объединяет подходы ЧПУ и ПК. При ее разработке сделан упор на функциональный запас — железо и программная часть рассчитаны так, чтобы закрывать не только текущие задачи, но и потребности будущих обновлений и расширений.
Серия FAGOR 8050 также относится к высокому классу. Она поддерживает до 6 осей и 5-осевую интерполяцию, выпускается в трех вариантах по назначению —- для токарных, фрезерных станков, высококлассной ЧПУ-конфигурации.
Линейка Fagor 800 делится на два основных направления — решения для токарной обработки и для фрезерных станков.
Система FAGOR 8025 является одной из самых часто приобретаемых и относится к среднему сегменту. Она характеризуется разумной стоимостью, надежностью и достаточным набором возможностей.
10. HNC
ЧПУ-решения от производителя HNC, имеющего собственную технологическую и патентную базу, представлены в нескольких уровнях, от базовых до высококлассных. Созданные компанией продукты серии HNC 8 применялись в высокотехнологичных станках, задействованных при реализации крупных государственных проектов.
Система HNC-848 — полностью цифровое шинное ЧПУ-устройство, ориентированное на рынок, на котором доминируют ведущие мировые бренды. В основе — двухуровневая вычислительная схема с двумя CPU-модулями и открытая архитектура на промышленной шине NCUC собственной разработки. Чаще всего такие решения используют в оборудовании, эффективность работы которого обуславливают скорость, точность и сложная многокоординатная кинематика.
Выбор системы ЧПУ всегда зависит от задач производства, типа станка, количества осей, требований к точности, скорости, удобству программирования и от уровня интеграции с цеховой инфраструктурой. FANUC и Siemens часто выбирают за универсальность и развитую экосистему, а MAZAK и HEIDENHAIN — за технологичность и ориентацию на точную обработку. Решения вроде GSK, FAGOR, NUM и HNC — это варианты для тех, кому важно соблюсти баланс бюджета, функциональности и надежности.
Корректно подобранная ЧПУ-система повышает стабильность качества, ускоряет выпуск деталей и дает запас для будущей модернизации оборудования. Ее приобретение — это долгосрочная инвестиция в эффективность всего производства.
