Гибка металла после лазерной резки

29.05.2026

Время на чтение минут

Автор:
Пресс-центр ООО "Технологии приборостроения"

Лазерная резка и гибка металла часто идут в одном производственном маршруте. Сначала из листового металла вырезают плоскую заготовку, затем ей придают нужную форму на гибочном оборудовании. Так получают кронштейны, кожухи, панели, короба, корпуса, крепежные элементы, декоративные и технические детали.

Главная ошибка при таком заказе — рассматривать резку и гибку отдельно. Если подготовить только контур реза, но не учесть линии сгиба, радиусы, припуски и сторону гиба, готовая деталь может не совпасть с нужными размерами. Поэтому еще на этапе макета важно понимать, как плоская развертка превратится в объемное изделие.

Содержание:

• Почему резку и гибку лучше учитывать вместе
• Что такое развертка детали
• Какие данные нужны для расчета
• Как обозначить линии сгиба
• Частые ошибки в развертках
• Когда нужно проектирование
• Чек-лист для заказа резки и гибки
• Вопросы и ответы
• Вывод

Почему резку и гибку лучше учитывать вместе

Лазерная резка формирует заготовку. Гибка металла изменяет геометрию детали. Если эти операции не связать между собой, можно получить точный плоский контур, который после гибки не даст нужную форму.

При гибке часть металла деформируется. На итоговые размеры влияют материал, толщина листа, радиус гиба, угол, расположение отверстий, припуски и последовательность операций. Поэтому развертка не всегда равна простой «плоской копии» будущей детали. Она должна учитывать, как металл поведет себя при сгибе.

Резку и гибку лучше проектировать вместе, если деталь:

• имеет несколько сгибов;
• входит в сборку с другими элементами;
• должна точно подходить по отверстиям;
• включает пазы, крепежные зоны или посадочные места;
• имеет коробчатую форму;
• требует соблюдения допусков;
• должна быть изготовлена серией.

Такой подход снижает риск брака и ускоряет запуск заказа. Специалист сразу видит, где проходит контур реза, где находятся линии сгиба, какие углы нужны и какие размеры должны получиться после гибки.

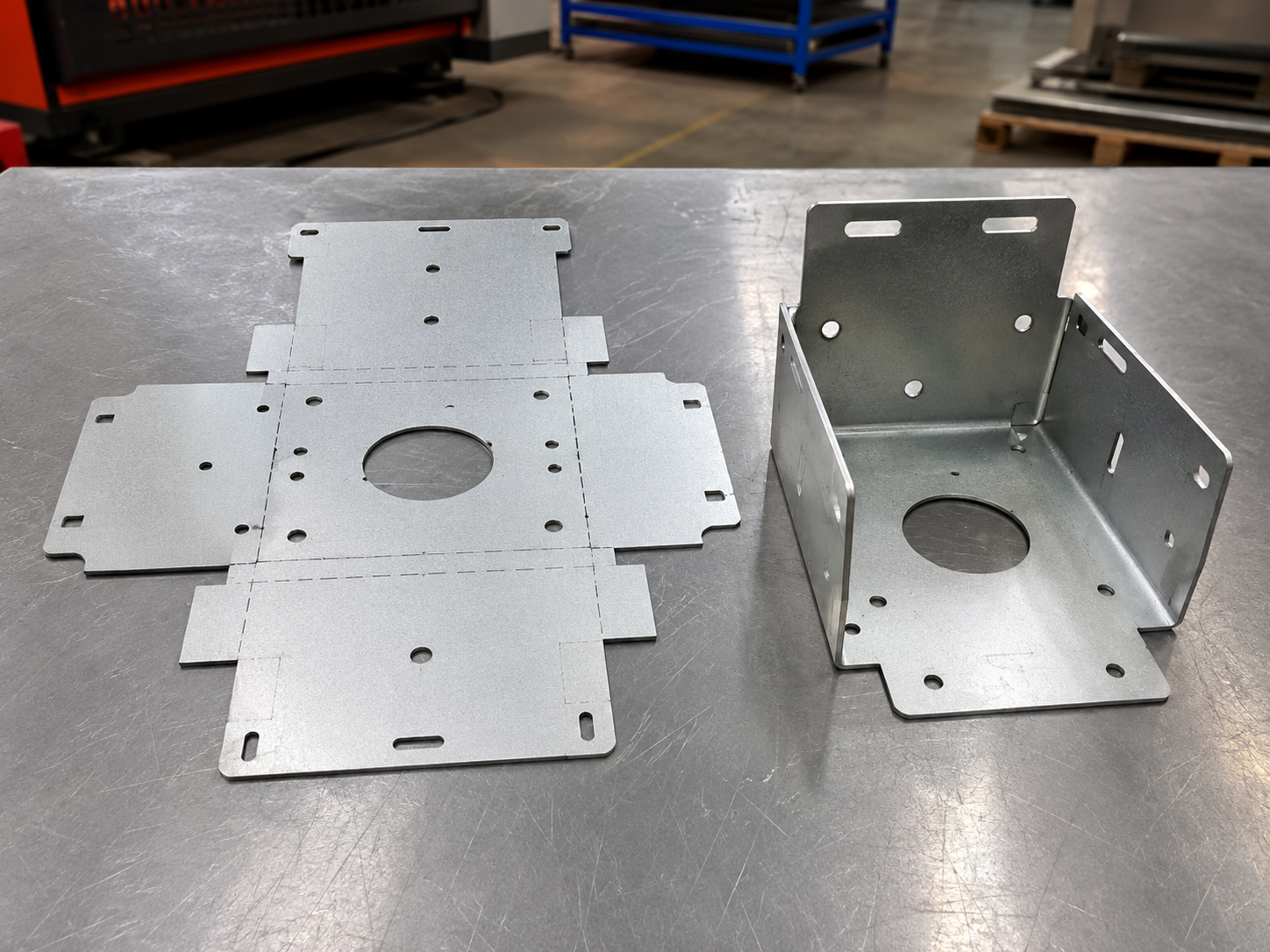

Что такое развертка детали

Развертка — это плоская форма изделия до гибки. Она показывает, как должна выглядеть заготовка после лазерной резки, но до придания ей объемной геометрии. Именно по развертке вырезают листовой металл, поэтому любая ошибка в ней может перейти в готовую деталь.

Развертка может относиться к разным изделиям:

• простой детали с одним сгибом;
• кронштейну;
• коробу;
• кожуху;
• панели;
• корпусной детали;
• декоративному элементу с гибом.

Чертеж фиксирует углы и размеры. Развертка показывает плоскую форму изделия. Вместе они дают производству понятное задание: что вырезать, где согнуть и какой размер должен получиться в готовом виде.

Какие данные нужны для расчета

Для расчета резки и гибки металла одного изображения обычно недостаточно. Нужны исходные данные, по которым можно оценить материал, технологию, сложность контура и объем работ.

Если часть данных неизвестна, это можно указать в заявке. Например: «нужна помощь с разверткой», «радиус не задан», «есть только эскиз», «нужно подобрать материал». В таком случае специалисты могут помочь с проектированием, доработкой макета или переводом эскиза в чертеж.

Материал

Материал влияет на резку, гибку и итоговую прочность детали. Листовой металл может отличаться по пластичности, жесткости, покрытию и поведению при деформации. Радиус гиба зависит от материала и толщины, поэтому его нельзя выбирать без учета свойств металла.

В заявке лучше не писать просто «металл». Укажите конкретный материал или задачу, которую должна выполнять деталь. Если выбор пока не сделан, опишите назначение изделия: корпус, кронштейн, декоративная панель, крепежный элемент, кожух или часть сборки.

Толщина

Толщина металла влияет на усилие гибки, радиус, припуски и прочность готовой детали. Чем толще лист, тем внимательнее нужно проверять расстояния до отверстий, пазов и краев. Если отверстие расположено слишком близко к линии сгиба, его может деформировать.

Толщину нужно указывать в миллиметрах. Если в макете она не прописана, расчет будет неполным. Для деталей с пазами, замками и соединениями толщина особенно важна, потому что от нее зависит посадка элементов.

Радиус гиба

Это скругление в зоне деформации. Он зависит от материала, толщины и технологии. Для простых деталей радиус иногда согласовывается на этапе подготовки. Для точных изделий его лучше указать в чертеже. Особенно это важно для корпусов, кожухов, кронштейнов и элементов, которые должны совмещаться с другими деталями.

Угол гиба

Угол гиба задает, как именно должна измениться форма детали. Это может быть прямой угол, острый, тупой или несколько разных углов в одном изделии. Если угол не указан, производство не сможет точно понять задачу.

В чертеже нужно обозначить угол после гибки и, если важно, сторону сгиба. Для сложных деталей также полезно указать последовательность операций, чтобы избежать пересечений, невозможных гибов или конфликтов между полками.

Количество деталей

Количество влияет на стоимость, сроки и подготовку производства. Одна опытная деталь, небольшая партия и серийный заказ рассчитываются по-разному. Если нужно сначала сделать пробный образец, это лучше указать отдельно.

Также важно написать, все детали одинаковые или есть несколько вариантов. Если в заказе разные размеры, материалы или углы, лучше разделить их по позициям.

Как обозначить линии сгиба

Линия сгиба задает место деформации. В макете она должна быть понятной и отличаться от линии реза. Если не разделить эти элементы, можно перепутать, что нужно вырезать, а что только согнуть.

В задании желательно указать:

• где проходит каждая линия сгиба;
• в какую сторону выполняется гиб;
• какой угол нужен после гибки;
• какой радиус требуется или допустим;
• какие размеры должны быть контрольными после гибки;
• какая сторона является лицевой.

Для удобства можно использовать разные типы линий: сплошную для контура реза, пунктирную для сгиба, отдельные подписи для гравировки или разметки. Главное — не оставлять неоднозначности. Если в файле есть цветовые обозначения, подпишите, что означает каждый цвет.

Важно учитывать расположение отверстий около сгиба. Если отверстие, паз или вырез находятся слишком близко к зоне деформации, их форма может измениться. Поэтому такие элементы лучше проверять заранее. При необходимости специалист предложит сдвинуть отверстие, изменить форму выреза или скорректировать развертку.

Частые ошибки в развертках

Ошибки в развертке приводят к несовпадению размеров, проблемам при сборке и лишней доработке. Часть ошибок видна сразу, но некоторые проявляются только после гибки, когда деталь уже получила объемную форму.

Самые частые проблемы:

• не указаны линии сгиба;
• линия сгиба не отличается от линии реза;
• не указан угол гиба;
• не указан радиус;
• не учтен припуск на гиб;
• отверстия расположены слишком близко к сгибу;
• неверно указана сторона гиба;
• размеры даны только по плоской детали, но не по готовому изделию;
• не указана толщина металла;
• в файле есть дублирующиеся контуры;
• развертка не совпадает с чертежом готовой детали;
• не указаны допуски;
• неясно, какая сторона лицевая;
• не продумана последовательность гибов.

Одна из самых распространенных ошибок — считать, что деталь можно просто вырезать по видимому контуру и согнуть «по месту». Для простых изделий иногда это возможно, но для точных деталей такой подход рискован. Припуск, радиус и толщина влияют на итоговый размер, а ошибка даже в несколько миллиметров может помешать сборке.

Еще одна частая проблема — отсутствие чертежа готовой детали. Развертка нужна для резки, но производство должно понимать, какой результат должен получиться после гибки. Поэтому лучше отправлять не только плоский контур, но и схему готового изделия с углами, высотой полок и контрольными размерами.

Когда нужно проектирование

Проектирование нужно, если у Вас есть идея, эскиз, фото образца или пример детали, но нет точной развертки. Также оно полезно, когда деталь сложная, включает несколько гибов, должна входить в сборку или требует соблюдения допусков.

Проектирование помогает:

• перевести эскиз в чертеж;
• подготовить развертку;
• проверить линии сгиба;
• учесть радиусы и припуски;
• согласовать материал и толщину;
• оценить технологичность детали;
• снизить риск брака;
• подготовить файл к производству.

Наша компания может помочь с доработкой макета и перевести эскиз в чертеж. Это удобно, если заказчик понимает задачу, но не уверен, как правильно оформить ее для лазерной резки металла и гибки.

Проектирование особенно важно для коробов, кожухов, кронштейнов, панелей, монтажных элементов и деталей, которые должны точно совмещаться с другими частями конструкции. Чем сложнее изделие, тем выше цена ошибки в развертке.

Чек-лист для заказа резки и гибки

Перед отправкой задания проверьте, достаточно ли данных для расчета. Чем точнее заявка, тем быстрее можно оценить стоимость, сроки и возможность производства.

Подготовьте:

• чертеж или эскиз детали;
• развертку, если она уже есть;
• материал;
• толщину металла;
• количество деталей;
• контур реза;
• линии сгиба;
• углы гиба;
• радиусы, если они заданы;
• припуски, если они уже рассчитаны;
• размеры готовой детали после гибки;
• допуски, если они важны;
• требования к лицевой стороне;
• пояснение по назначению изделия;
• желаемые сроки.

Если Вы не уверены в развертке, отправьте имеющийся файл, фото или описание задачи. Мы используем эти данные как основу для обсуждения, уточним параметры и при необходимости поможем подготовить чертеж для резки и гибки металла.

Вопросы и ответы

Можно ли заказать лазерную резку и гибку одной детали?

Да, резка и гибка могут быть частью одного производственного маршрута. Сначала лазерная резка формирует заготовку, затем гибка металла придает детали нужную форму. Для расчета нужно указать материал, толщину, развертку, линии сгиба, углы и количество.

Что важнее отправить: развертку или чертеж готовой детали?

Лучше отправить оба файла. Развертка нужна для резки, а чертеж готовой детали показывает итоговую форму после гибки. Если есть только один вариант, его можно использовать для первичной оценки, но специалист может запросить уточнения.

Что делать, если развертки нет?

Можно отправить эскиз, фото, описание или чертеж готового изделия. Специалисты помогут с проектированием, доработкой макета и подготовкой развертки для производства.

Почему нельзя просто согнуть деталь по плоскому макету?

Потому что при гибке металл деформируется. На итоговые размеры влияют толщина, радиус, угол и припуск. Если эти параметры не учесть, готовая деталь может не совпасть с нужными размерами.

Нужно ли указывать сторону гиба?

Да, сторону гиба лучше указывать обязательно. Особенно это важно для деталей с лицевой поверхностью, отверстиями, гравировкой, покрытием или несколькими сгибами.

Как обозначить линии сгиба в файле?

Линии сгиба нужно отделить от контура реза. Их можно сделать пунктиром, другим цветом или подписать в чертеже. Важно, чтобы было понятно, где резать, а где гнуть.

Что такое припуск на гиб?

Припуск на гиб учитывает изменение размеров детали при деформации металла. Он помогает правильно рассчитать плоскую развертку, чтобы после гибки изделие получило нужные габариты.

От чего зависит стоимость резки и гибки?

Стоимость зависит от материала, толщины, размеров, сложности контура, количества сгибов, радиусов, количества деталей, допусков и сроков. Чем подробнее задание, тем точнее расчет.

Вывод

Гибка металла после лазерной резки требует заранее продуманной развертки. Лазер вырезает плоскую заготовку, а гибка изменяет ее геометрию, поэтому материал, толщина, линия сгиба, угол, радиус, припуск и допуск должны быть согласованы до запуска в работу.

Чтобы избежать ошибок, передайте чертеж или эскиз, укажите материал, толщину, количество, линии сгиба, углы и назначение детали. Если готовой развертки нет, можно начать с описания задачи: наши специалисты помогут с проектированием, доработают макет и подготовят файл для резки и гибки металла.
