Как подготовить файл для лазерной резки

31.05.2026

Время на чтение минут

Автор:
Пресс-центр ООО "Технологии приборостроения"

Лазерная резка помогает быстро получить точные детали из металла, пластика, фанеры, оргстекла и других материалов. Но перед запуском в работу важно правильно подготовить файл: макет, чертеж, эскиз или хотя бы фото детали с размерами. От этого зависит скорость расчета стоимости, точность производства и количество уточнений перед заказом.

Если файл оформлен понятно, специалисту проще оценить материал, толщину, количество деталей, сложность контура реза и требования к обработке. Если данных не хватает, расчет может затянуться: придется уточнять масштаб, размеры, допуски, линии реза, гравировки или гиба.

Ниже — простая инструкция для заказчика, который хочет отправить файл на лазерную резку и быстро получить расчет.

Содержание:

• Что нужно подготовить для лазерной резки
• Какие форматы файлов подходят для расчета
• Векторный макет
• Чертеж с размерами
• Эскиз или фото детали
• Какие размеры и допуски указать
• Как обозначить линии реза, гравировки и гиба
• Частые ошибки в макетах
• Что делать, если готового чертежа нет
• Чек-лист перед отправкой файла
• Вопросы и ответы
• Вывод

Что нужно подготовить для лазерной резки

Для начала не обязательно иметь идеально оформленный производственный чертеж. На расчет можно отправить векторный макет, технический чертеж, эскиз от руки или фото детали с пояснениями. Главное — чтобы по файлу было понятно, что нужно изготовить, из какого материала, какой толщины и в каком количестве.

В заявке желательно указать:

• материал детали;
• толщину материала;
• количество изделий;
• основные размеры;
• требования к точности и допускам;
• наличие гравировки, гиба или других операций;
• желаемые сроки изготовления;
• контактные данные для уточнений.

Такой набор информации помогает быстрее рассчитать стоимость и понять, можно ли сразу запускать заказ в подготовку. Если каких-то данных нет, их можно обсудить с менеджером. Компания может помочь с проектированием или доработкой макета, если исходный файл требует подготовки к производству.

Для изделий из листового металла стоит сразу ориентироваться на раздел «Лазерная резка металла». Если нужна обработка фанеры, пластика, оргстекла или других материалов, подойдет направление «Резка неметалла». Когда есть только идея, образец или фото, полезна услуга «Проектирование»: специалист поможет превратить исходные данные в файл, пригодный для работы.

Какие форматы файлов подходят для расчета

Формат файла влияет на скорость расчета. Чем точнее исходные данные, тем меньше времени уходит на проверку макета и подготовку ответа. При этом не стоит гадать, какой именно формат лучше отправить: если на сайте не указан строгий список поддерживаемых форматов, лучше уточнить у менеджера, в каком виде удобнее передать файл.

Для предварительного расчета обычно важнее не расширение файла, а полнота информации. Специалисту нужно видеть форму детали, контур реза, размеры, материал, толщину и количество.

Векторный макет

Векторный макет — один из самых удобных вариантов для лазерной резки. В нем контур детали строится линиями и кривыми, а не пикселями. Такой файл помогает точнее передать геометрию изделия и быстрее подготовить его к производству.

Векторный макет должен содержать контур реза. Желательно, чтобы линия реза была замкнутым контуром: без разрывов, наложений и лишних фрагментов. Если в детали есть внутренние отверстия, пазы или фигурные элементы, они тоже должны быть указаны как отдельные контуры.

Перед отправкой проверьте:

• все ли контуры замкнуты;
• нет ли дублирующихся линий;
• не пересекаются ли элементы случайно;
• задан ли правильный масштаб;
• удалены ли вспомогательные линии, которые не нужно резать;
• понятно ли, где рез, а где гравировка.

Если макет содержит лишние объекты, невидимые слои или неразобранные элементы, подготовка может занять больше времени. Лучше заранее оставить только то, что относится к будущей детали.

Чертеж с размерами

Чертеж задает размеры детали и помогает понять технические требования. Он особенно полезен, если изделие должно точно подойти к другому узлу, корпусу, крепежу или месту установки. В чертеже важно указать не только общую длину и ширину, но и размеры отверстий, расстояния между ними, радиусы, вырезы, пазы и другие элементы.

Хороший чертеж показывает:

• габаритные размеры детали;
• размеры внутренних элементов;
• диаметр отверстий;
• расстояния между центрами отверстий;
• толщину материала;
• допустимые отклонения;
• требуемое количество деталей;
• пояснения к резке, гравировке или гибу.

Если точность критична, допуски нужно указать отдельно. Например, для декоративной панели требования могут быть мягче, чем для детали, которая входит в сборочный узел. Чем понятнее чертеж, тем ниже риск получить изделие неправильного размера.

Эскиз или фото детали

Если готового чертежа нет, можно отправить эскиз или фото детали. Это нормальная ситуация, особенно когда нужно повторить существующее изделие, изготовить простую заготовку или быстро оценить стоимость.

Эскиз требует уточнения размеров. На нем нужно подписать длину, ширину, толщину материала, размеры отверстий и другие важные параметры. Если используется фото, рядом желательно положить линейку или указать реальные габариты детали в комментарии. Но одного фото без размеров обычно недостаточно: по нему нельзя точно определить масштаб.

К эскизу или фото стоит добавить пояснение:

• из какого материала нужна деталь;
• какая должна быть толщина;
• сколько штук нужно изготовить;
• какие размеры являются точными;
• какие элементы можно немного изменить;
• нужна ли гравировка, маркировка или гиб;
• для чего используется деталь.

После этого специалист сможет оценить, достаточно ли данных для расчета, или предложит доработать исходный материал. Если задача сложнее, можно заказать проектирование и получить подготовленный файл для производства.

Какие размеры и допуски указать

Размер — один из главных параметров для лазерной резки. Ошибка масштаба приводит к неправильному размеру детали, а отсутствие размеров делает точный расчет невозможным. Поэтому перед отправкой файла нужно проверить, в каких единицах выполнен макет и соответствует ли он реальным габаритам изделия.

Обязательно укажите:

• общую длину и ширину детали;
• толщину материала;
• размеры отверстий и пазов;
• расстояния между важными элементами;
• радиусы скруглений, если они важны;
• допуски, если деталь должна точно входить в сборку;
• количество одинаковых деталей.

Если деталь симметричная, это тоже можно отметить. Если есть лицевая сторона, направление рисунка, текстура материала или расположение гравировки, добавьте пояснение. Для некоторых материалов направление может влиять на внешний вид готового изделия, особенно если речь идет о декоративных панелях, табличках или элементах интерьера.

Как обозначить линии реза, гравировки и гиба

В одном файле могут быть разные типы линий: рез, гравировка, разметка, гиб, вспомогательные элементы. Если они не разделены, специалисту придется уточнять, что именно нужно резать, а что только нанести на поверхность.

Линия реза должна быть замкнутым контуром. Это особенно важно для наружной формы детали, отверстий, пазов и внутренних вырезов. Незамкнутый контур может привести к ошибке при подготовке программы или к необходимости ручной доработки файла.

Чтобы файл был понятнее, можно использовать простую систему обозначений:

• контур реза — основная линия, по которой нужно вырезать деталь;
• линия гравировки — элемент, который нужно нанести на поверхность без сквозного реза;
• линия гиба — место будущего сгиба, если деталь требует дальнейшей обработки;
• вспомогательные линии — элементы для пояснения, которые не участвуют в резке.

Если в макете используются разные цвета линий, обязательно подпишите, что означает каждый цвет. Не стоит рассчитывать, что специалист сам догадается, какая линия относится к резу, а какая к гравировке.

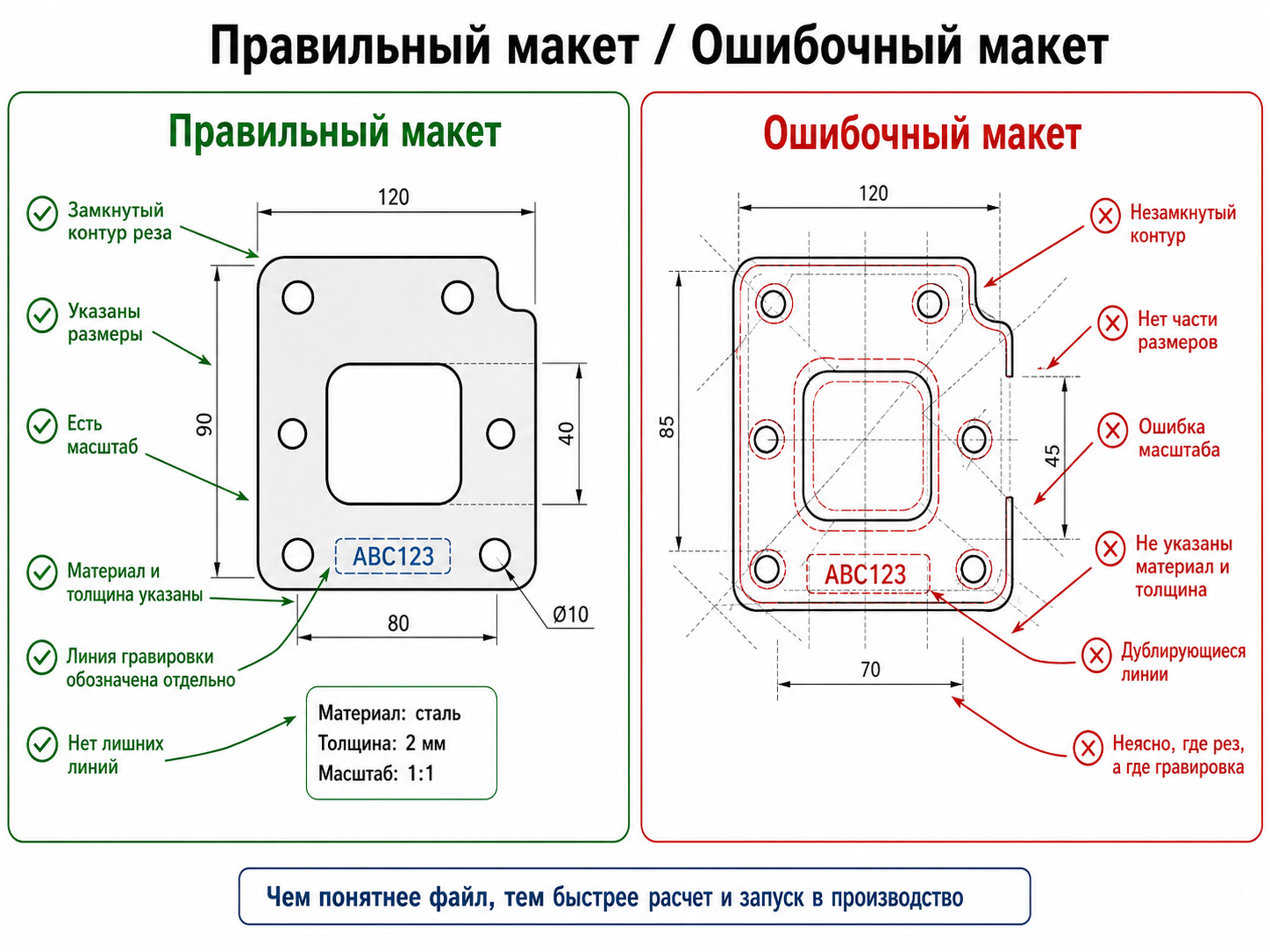

Частые ошибки в макетах

Большинство задержек перед запуском заказа связано не с самой резкой, а с уточнением исходных данных. Файл может выглядеть понятным на экране, но при проверке обнаруживаются разрывы, неправильный масштаб, лишние линии или отсутствие информации о материале.

Самые частые ошибки:

• не указан материал;
• не указана толщина материала;
• нет количества деталей;
• отсутствует масштаб;
• есть дублирующиеся линии;
• в файле остались вспомогательные объекты;
• не разделены рез, гравировка и гиб;
• фото отправлено без размеров.

Каждая такая ошибка может повлиять на расчет стоимости или сроки подготовки. Например, если не указана толщина материала, невозможно точно определить технологию резки. Если нет масштаба, деталь может получиться меньше или больше нужного размера. Если контуры пересекаются или дублируются, файл придется исправлять перед запуском.

Что делать, если готового чертежа нет

Отсутствие готового чертежа не означает, что заказ нельзя рассчитать. Можно отправить эскиз, фото, описание задачи или пример похожего изделия. Главное — дать достаточно информации для первичной оценки.

Если у вас есть только идея, опишите ее простыми словами: какая деталь нужна, где она будет использоваться, какие размеры важны, какой материал предпочтителен. Если есть старый образец, сделайте фото с нескольких сторон и подпишите основные размеры. Если нужно повторить форму, отметьте критичные точки: отверстия, крепления, изгибы, вырезы, посадочные места.

Для предварительного обращения можно подготовить:

• фото детали или образца;
• эскиз от руки;
• описание назначения изделия;
• основные размеры;
• материал и толщину;
• количество;
• требования к внешнему виду;
• сроки, в которые нужно получить заказ.

Такой комплект уже позволяет начать диалог и получить понимание по стоимости. После проверки специалист подскажет, достаточно ли данных для расчета или нужно дополнить задание.

Чек-лист перед отправкой файла

Перед тем как отправить файл на лазерную резку, проверьте его по короткому чек-листу. Это поможет избежать лишних уточнений и ускорит расчет стоимости.

Проверьте, что в заявке указаны:

• файл, макет, чертеж, эскиз или фото детали;
• материал;
• толщина материала;
• количество изделий;
• габаритные размеры;
• размеры отверстий, пазов и вырезов;
• масштаб или реальные единицы измерения;
• контур реза;
• линия гравировки, если она нужна;
• линия гиба, если она предусмотрена;
• допуски, если они важны;
• требования к кромке и внешнему виду;
• желаемые сроки;
• контакт для обратной связи.

Если все пункты заполнены, расчет пройдет быстрее. Если часть информации пока неизвестна, это тоже можно указать в комментарии. Например: «материал нужно подобрать», «толщина под вопросом», «нужна помощь с макетом», «есть только фото детали». Такие пояснения помогают менеджеру сразу понять, что требуется не только расчет, но и консультация.

Вопросы и ответы

Можно ли отправить не чертеж, а фото детали?

Да, для предварительного расчета можно отправить фото, но к нему нужно добавить размеры, материал, толщину и количество. Фото без масштаба не позволяет точно определить геометрию детали, поэтому специалисту может понадобиться дополнительное уточнение.

Что лучше: векторный макет или чертеж?

Лучше, когда есть и векторный макет, и чертеж с размерами. Макет содержит контур реза, а чертеж задает размеры детали. Если есть только один вариант, его тоже можно отправить для оценки. Менеджер подскажет, достаточно ли данных для расчета.

Нужно ли указывать толщину материала?

Да, обязательно. Толщина материала влияет на технологию резки, стоимость, скорость производства и качество кромки. Для металла и неметалла параметры обработки отличаются, поэтому этот пункт нельзя пропускать.

Что делать, если я не знаю, какой материал выбрать?

Опишите, для чего нужна деталь и в каких условиях она будет использоваться. Специалист поможет сориентироваться по материалу и толщине, а также подскажет, какие данные нужны для расчета.

Можно ли заказать доработку макета?

Да, если исходный файл не готов к производству, можно обратиться за помощью с проектированием или доработкой макета.

Почему расчет может задержаться?

Чаще всего расчет задерживается из-за неполных данных: нет размеров, не указана толщина материала, отсутствует количество, неясен масштаб, не разделены линии реза и гравировки.

Нужно ли отдельно указывать гравировку?

Да, если на детали должна быть гравировка, маркировка, логотип, номер или декоративный элемент, это нужно обозначить отдельно. Линия гравировки отличается от линии реза, поэтому ее важно подписать в макете или описании.

Куда отправлять файл для расчета?

Заказ можно отправить на электронную почту вместе с заданием и описанием. В письме приложите файл, укажите материал, толщину, количество, размеры и сроки.

Вывод

Файл для лазерной резки должен помогать специалисту быстро понять задачу: какую деталь нужно изготовить, из какого материала, какой толщины, в каком количестве и с какими требованиями. Это может быть векторный макет, чертеж, эскиз или фото с размерами. Главное — указать контур реза, масштаб, размеры, толщину материала, допуски и дополнительные операции.

Вы можете отправить нам эскиз, фото или чертеж для расчета. Даже если файл еще не полностью готов, мы используем его как основу для обсуждения задачи. При необходимости наши специалисты доработают макет и подготовят его к лазерной резке.
